KYD855-4加工中心

一.功能及特点说明

1机床总体布局

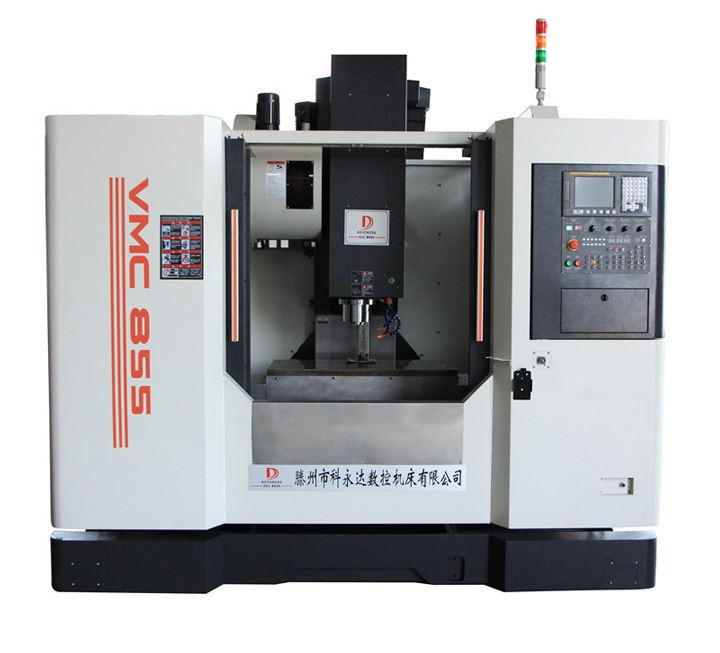

VMC855型立式加工中心采用立式框架布局，立柱固定在床身上，主轴箱沿立柱上下移动(Z向)、滑座沿床身纵向移动(Y向)、工作台沿滑座横向移动(X向)的结构。

床身、工作台、滑座、立柱、主轴箱等大件均采用高强度铸铁材料，这些大件采用三维计算机软件辅助优化设计，筋板布置合理，具有完善的热处理工艺过程来消除残余应力，保证整机具有足够的强度、刚性和高稳定性。

2系统

数控系统标准配置FANUC Oi MF TYPE(5)控制系统及驱动，功能齐全，操作简便;

3拖动系统

X、Z轴导轨副采用台湾上银35mm滚动直线导轨，Y轴导轨副采用台湾上银45mm滚柱直线导轨动静摩擦力小，磨耗小定位精度高，灵敏度高，高速振动小，使用寿命长，具有互换性，伺服驱动性能优，提高机床的精度和精度稳定性。

X、Y、Z轴伺服电机经弹性联轴节与台湾上银高精度滚珠丝杠直联，减少中间环节，实现无间隙传动，进给灵活、定位准确，传动精度高。

Z轴伺服电机带有自动抱闸功能，在断电的情况下，能够自动抱闸将电机轴抱紧，使之不能转动，起到安全保护的作用。

4主轴组

主轴组采用台湾，转速8000rpm，在大范围转速内切削力恒定不变、低振动,低噪音使切削过程更平滑,工件的表面工艺更好、扭转背隙低;结构紧凑;传动效率高;安装方便、在较小或较大的铝制、钢制零件上都有着广泛的应用

5刀库(选配)

采用台湾冈田/北钜圆盘式24把刀库，安装在立柱侧面，换刀时刀盘由气缸推动左右移动，气缸配有接近开关保证换刀位置准确，刀盘到达换刀位置后，主轴上下运动实现还刀和抓刀，换刀过程简单可靠。

6切削冷却系统

配备大流量冷却泵及大容量水箱，充分保证循环冷却，冷却泵功率为450W 、28L/min大流量冷却泵，充分提供冷却。

主轴箱端面配有冷却喷嘴，既可以水冷也可以风冷，并且随意切换。

配置清洁气枪，用来清洁机床。

7气动系统

气动三联件能够过滤气源中的杂质和水分，防止不纯净的气体对机床部件损伤和腐蚀。电磁阀组通过PLC程序控制，保证主轴松刀、主轴中心吹气、主轴夹刀、主轴风冷等动作能够快速准确的完成。

8机床防护

机床采用符合安全标准的防护间，既防止冷却液飞溅、又保证操作安全、外观宜人。机床各导轨均有防护罩，防止切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受磨损和腐蚀.

9润滑系统

导轨、滚珠丝杠副均采用中央集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减少了摩擦阻力，提高了运动精度，保证了滚珠丝杠副和导轨的使用寿命。

10排屑系统

加工过程中产生的铁屑直接落到防护间上，防护内部斜面结构使得铁屑很顺利的滑落到排屑槽里，然后通过抽屉取出。

11机床工作条件

(1)电源：380V±10% 50HZ±1% 三相交流电

(2)使用温度：5℃-40℃

(3)最佳环境温度：15℃-25℃

(4)相对湿度：40-75%

(5)气源压力：0.5-0.7Mpa

二、主要技术参数

三、机床配置

四、机床部件明细表

五、机床的随机资料

六、机床装箱单(标配)
