G5345立式带锯床的组成概述（图）

立式带锯床不仅仅是一款切割一般金属材料的机床，它是工业发展不可获取的一款机床，应用于很多加工行业，能够完成对钢铁、合金、塑料、木材、皮革、橡胶等材料的切割。

G5345立式带锯床主要组成部件有：床身、内外工作台、锯架、运动机构、导向装置、进给系统、电气系统、工件夹紧、带锯条张紧装置、承料架、润滑及冷却系统等。

床身由底座、端板、侧板组焊成的框架结构。床身内部有较大的空间、锯架在腔内左右移动，盛装冷却切削液。为钢板与槽钢焊接件。在底座上，左侧安装精密直线导轨付，右侧安装平面导轨、滚轮：锯架以滚轮、直线导轨付连接。床身内装有冷却系统，冷却液池。

工作台：它由内外工作台组成。内，外工作台面上装有T型槽铁，用以支持T型槽螺钉固定工件。内，外工作台的上面的平面度允差0.1～0.8mm。内，外工作台均以螺钉固定在床身上。更换带锯条时，卸去内工作台的螺栓，用千斤顶顶起工作台。带锯条更换完毕时，卸去千斤顶，并用螺栓固定;并检查和调平内，外工作台的上平面的平面度。

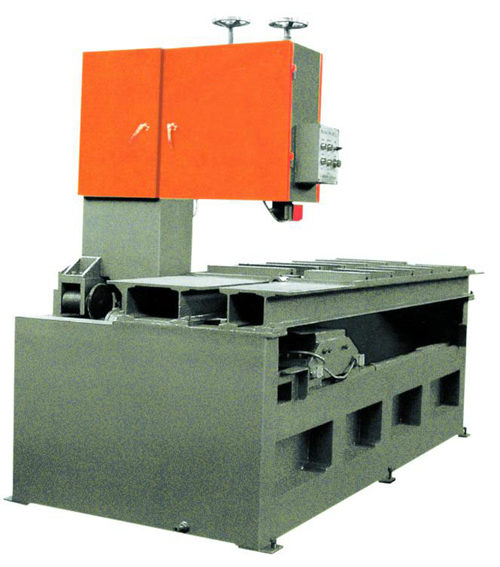

G5345立式带锯床
