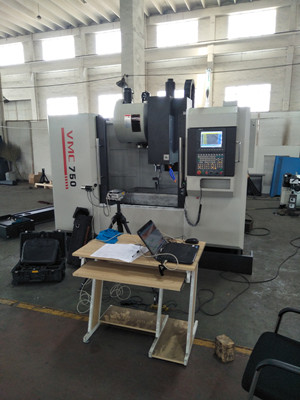

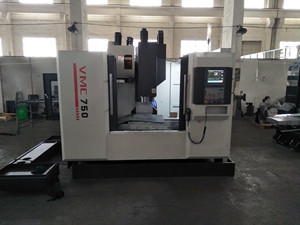

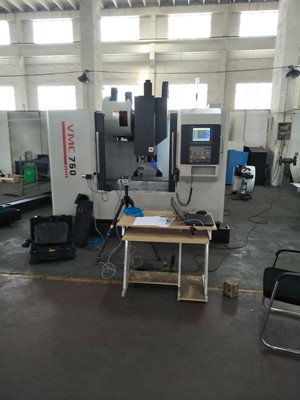

VMC7５０立式加工中心

型号特征说明：

VMC7040A 立式加工中心

VM7040A 数控铣床

一、产品简介与用途

VMC7040A数控加工中心和VM7040A数控铣床，标准配置状态时，进给轴为X、Y、Z三坐标三联动控制。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件在一次装夹中完成钻、铣、镗、扩、铰等多种工序加工。配上第四轴数控分度头或者回转工作台，可以加工回转体上的螺旋槽等更复杂零件的加工。

VMC7040A数控加工中心，在满足上述功能的同时，还具备刚性攻丝功能。对工件一次装夹，可以完成多种刀具的连续复合加工，大大提高机床的工作效率，保证零件加工的多工序下的精度，减少装夹次数，减少辅助工时，免掉了人工换刀、对刀的麻烦，实现自动现代化加工。

该机床适用于中小型零件的加工制造，也适合于职业教育，特别对复杂、高精度零件的加工更能显示其优越性。

二、主要结构特点

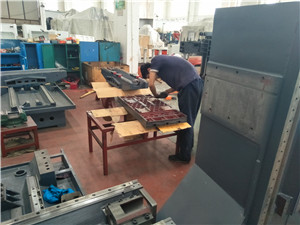

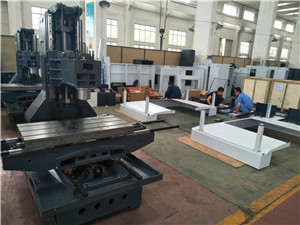

1、采用高刚性的铸铁结构，基础件采用树脂砂造型并经过时效（回火工艺）处理，确保机床长期使用的精度稳定性，为机床性能的可靠性提供了保障。

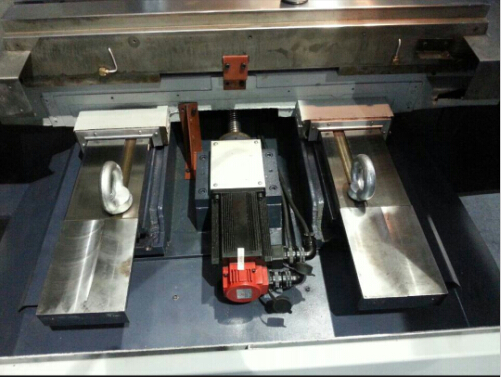

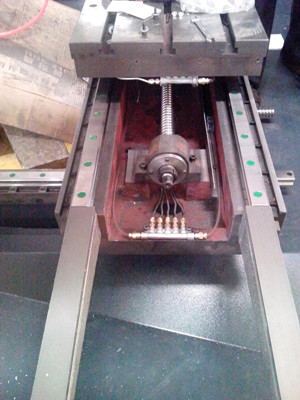

2、 X、Y、Z三个方向进给，采用北京机床研究所高精度高强度滚珠丝杠，规格3210，进给速度高，机床的定位精度高；

3、 X、Y、Z三个方向都采用不锈钢伸缩护罩密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；

4、机床外防护为全封闭结构设计，安全可靠，美观大方；

5、采用集中自动间歇式润滑装置，润滑充分可靠，可以定时定量向三个方向的导轨、丝杠等润滑点进行润滑，只需及时向油箱中加油就可以了；油箱缺油时，系统自动报警；

6、机床数控系统的配置，标准配置时为台湾宝元数控系统，也可配北京凯恩帝、广数、华中等国产系统，也可选配进口CNC控制系统，如日本发那科（FANUC）公司、德国西门子（SENMENS）公司、日本三菱（MITSUBSHI）公司、新代公司等系统，功能齐全、精度稳定、可靠。

三、主要技术参数

1、技术规格

2、 CNC控制系统（标准配置）

VMC7040A加工中心时，配台湾宝元数控系统。主轴电机为国产AC伺服电机5.5/7.5Kw，驱动轴为国产AC伺服电机。

系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有RS232标准通讯接口，USB接口，能实现DNC加工。

VM7040A数控铣床时，主轴电机配置为国产交流变频调速电机5.5Kw。

3、电源装置

外接电源形式三相交流380V

机床用电容量 15KVA（千伏安）

4、冷却系统

水箱容积 2000L

冷却泵功率 125W

冷却泵流量 25/min

5、机床外形尺寸及重量

机床外形尺寸（长×宽×高）: 2400×2000×2550mm

机床净重: 2900Kg

6、精度，符合：

JB/T8329.1-1999《数控床身铣床精度检验》；

JB/T8771.2-1998《立式加工中心几何精度检验》；

JB/T8801-1998《加工中心技术条件》；

GB18568-2001《加工中心安全防护技术条件》；

GB5226.1-2002《机械安全机械电器设备第一部分：通用技术条件》

四、机床的随机附件

1 弹簧夹头刀柄 BT40刀柄 1只

2 拉钉 1只

3 卡簧 4、5、6、8、10、12、14、16 各1

4 内六角扳手 1.5, 2, 2.5, 3, 4,5，6，8，10 各1

5 调整垫铁 φ200 4

五、主要机械配套件
