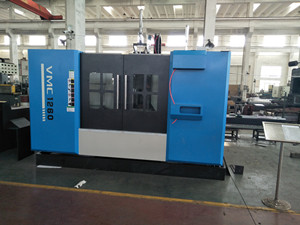

ＶＭＣ1060数控加工中心
1060加工中心特点：
◆基础件采用高强度铸铁、树脂砂造型并经时效处理，确保精度的稳定性。
◆Z向加配重块平衡，保证主轴箱运动顺畅、平稳。
◆X、Y、Z三轴采用大螺距、高精度、高强度滚珠丝杠，进给精度高，伺服电机与丝杠采用弹性联轴器直联。确保机床的定位精度。
◆丝杠为预拉伸结构，大大降低热变形对定位精度的影响。
◆三轴使用重载直线滚动导轨，承载大，精度高。
◆高速、高精度、高刚性主轴单元。
◆自动润滑装置。
|
主要级数参数/型号
|
单位
|
XH715(XK715)
|
XH716(XK716)
|
|
|
行
程
|
X轴行程
|
mm
|
850
|
1000
|
|
Y轴行程
|
mm
|
500
|
600
|
|
|
Z轴行程
|
mm
|
600
|
600
|
|
|
主轴鼻端至工作台面距离
|
mm
|
150～750
|
150～750
|
|
|
主轴中心至立柱轨面距离
|
mm
|
550
|
650
|
|
|
工
作
台
|
工作台面积
|
mm
|
1000×460
|
1200×600
|
|
工作台最大载荷
|
kg
|
600
|
800
|
|
|
工作台T型槽(宽×间距×槽数)
|
mm
|
18×100×3
|
18×100×5
|
|
|
主
轴
|
主轴转数
|
rpm
|
6000/8000
|
6000×8000
|
|
主轴孔锥度
|
Taper
|
BT40
|
BT40
|
|
|
主轴马力
|
kw
|
7.5/11
|
7.5/11
|
|
|
进
给
|
X轴快速进给
|
m/min
|
20
|
20
|
|
Y轴快速进给
|
m/min
|
20
|
20
|
|
|
Z轴快速进给
|
m/min
|
16
|
16
|
|
|
定位精度
|
mm
|
0.005
|
0.005
|
|
|
重复定位精度
|
mm
|
0.003
|
0.003
|
|
|
刀
库
|
刀库形式
|
-
|
斗笠式/手臂式
|
斗笠式/手臂式
|
|
刀具数量
|
T
|
16/20
|
20/24
|
|
|
最大刀具重量
|
kg
|
8kg
|
10
|
|
|
最大刀具直径
|
mm
|
Ø90
|
Ø100
|
|
|
其
他
|
占地面积
|
mm
|
2450×2100×2400
|
3070×2600×2650
|
|
机器重量
|
kg
|
400
|
6800 | |
|
动力源容量
|
KVA
|
15
|
20
|
|
|
空压源容量
|
gf/m2
|
5
|
5
|
|
|
数控系统
|
-
|
标配：法那克 选配：三菱、西门子、KND、HNC
|
||
|
标准附件
|
选购附件
|
|||
|
切削水冷系统
|
松刀吹气装置
|
两层报警灯
|
安全门
|
主轴温度控系统
|
|
切削气冷系统
|
自动润滑系统
|
工作照明灯
|
主轴中心出水
|
自动排屑器
|
|
机台清理喷枪
|
推拉式排屑装置
|
全封闭外护罩
|
第四轴旋转工作台
|
环形冲屑系统
|
|
滑轨内护罩
|
地脚螺钉
|
电气箱热交换器
|
|
|
|
机械、电气、操作说明书
|
||||
